一、主要技术指标

l  接触角测量范围：0-1800

l  接触角测量精度：±0.10

l  接触角测试方法：自动拟合法，基准线拟合法，椭圆测量法。

l  接触角分析方法：自动拟合测量，基准线拟合测量，手动三点测量，手动斜面测量，区域测量法，曲面测量，椭圆测量。

l  高清显微镜

l  数码CCD摄像机

l  瞬间截图

l  凹凸角度测量

l  大平台大尺寸测量

l  液滴自动控制器，控制液滴大小均匀性，数据更精确。

l  录像任意图片单张导出

l  工作台面尺寸：600mm×480mm

l  水滴位置移动： 左右350mm  前后200mm

l  进样器移动：上下100mm  左右100mm

l  显微镜移动：上下80mm（微调3mm）

l  试样尺寸：600mm（长）480mm（宽）

l  仪器外形尺寸：750mm（长）×600mm（宽）×500mm（高）

二、仪器介绍

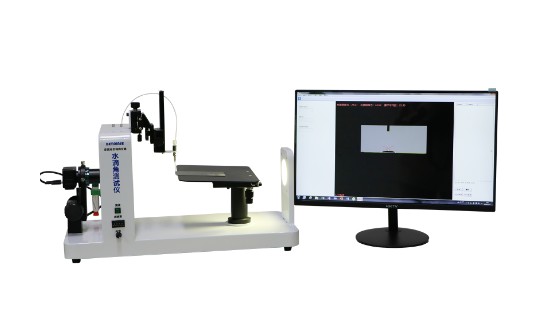

该仪器采用现代化工艺制造，仪器采用先进的专用CMOS数字摄像机，配倍高分辨率变焦式显微镜和高亮度LED背景光源系统，搭配三维样品台，可进行工作台上下、左右、前后等方向移动。实现微量进样及上下、左右精密移动。同时还设计了伸缩杆结构工作台，能适应在不同用户材料厚度加大的场合。仪器框架可以根据式样的大小适量调节，扩大了仪器的使用范围。软件搭配修正功能，测试多次后的结果可以同时保存在同一报告下，能让用户更好的对材料数据进行管控。该仪器设计美观大方、操作简单、符合用户所需。适用于各种行业测定接触角的用户。

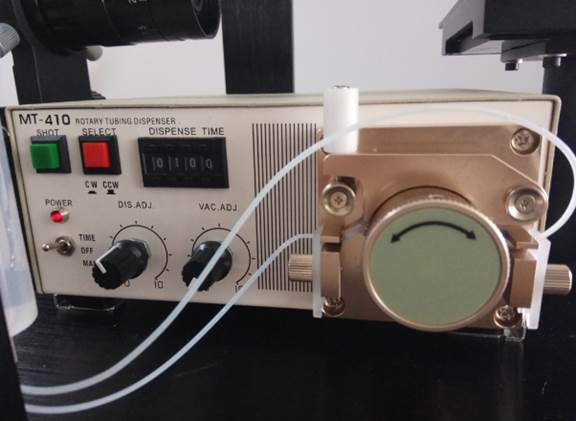

三、液滴自动控制器各部位的名称及功能说明：

1、各部位的名称

2、操作方法：

1）将铁弗龙管按图示连接好（注意进出液管方向），一头连接溶液储存管，一头连接针头，中间通过电机，并用管夹滑块和压管弯块固定，再选取合适溶液（ITO端子洁净度或防指纹角度测试一般选用纯净水）。

2）接通电源，转换开关转到“MAN”手动状态，正反转开关选到“CW”电机逆时针旋转（“CCW”为顺时针旋转），按住“SHOT”或平台上“开关”（一直按住），并观察溶液从溶液储存管通过铁弗龙管慢慢吸到针头处。

3）转换开关转到“TIME”自动状态，设定液滴大小为“100”，液滴生成速度设定为“1格”，回吸设定为“0”，按一下“SHOT”或平台上“开关”，观察液滴大小，再修改设定值微调。

4）正常测试时，按“3）”条件设定，按一下“SHOT”或平台上“开关”进行测试。

四、软件功能介绍及测试方法

接触角测试仪软件采用windows操作界面结构设计。美观新颖、操作简单大方。做到使用者一目了然，主要功能键全部安放在界面上方的工具栏内。操作者选取十分方便。不常用的功能放在工具栏内的处理栏的子菜单中，操作者可以根据实验要求提取使用。开始试验前先将计算机及显示器的电源接好。将仪器主机光源盒后面的电源插好。打开计算机，双击计算机屏幕上的接触角软件图标，接触角软件打开，出现如下界面。

1)  软件

软件图标：

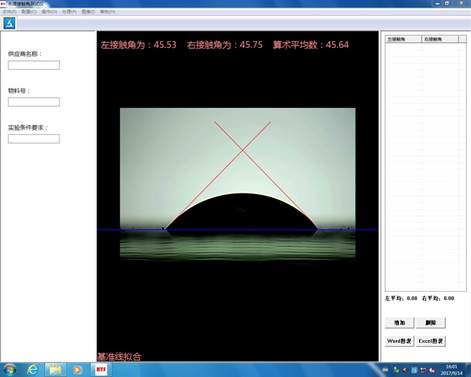

软件界面：

2)  水滴角测试软件功能介绍：

3)  打开软件可以看到测试界面，上方有6个主菜单，分别是：文件-配置-操作-处理-图像-帮助。

4)  文件：主要包括打开要测试的图片、保存图片数据、将测试的图片数据自动生成WORD报告和EXCEL文档、打印设置、软件退出功能。

5)  配置：工业相机类型选择和图片大小的设置。

6)  操作：打开摄像头、关闭摄像头、冻结图片、截图功能。

7)  处理：测量方法选择，包括：自动拟合测量、基准线拟合、区域拟合、人工选点、椭圆拟合、曲面拟合。

8)  图像：主要是对图像放大或缩小。

9)  帮助：生产厂家信息。

四、实验操作

1.  打开软件界面，然后点击“操作”菜单，再点击“打开摄像头”（或点击摄像头图标），再点“操作”菜单，选择开始试验，这时摄像头打开，窗口内会出现恍惚的自然图像，用手在镜头前左右移动可以从计算机软件窗口中看到移动的情况。这样做为的是能够及时发现针头。

2.  通过针头位置调整机构，调整针头左右、上下位置。初次使用接触角测定仪对焦比较繁琐，首先向下移动滴液针头，停在镜头水平线以下的位置，然后左右调整针头，当软件图像显示窗口出现针头虚影时停止。

3.  调整调焦手轮，直到图像清晰。锁紧。再将针头向上移动到合适位置。

4.  将液滴自动控制器电源打开，毛细管的一头接在针头上，另一头放到装有进样液体中，一般情况下都是用纯净水。

5.  将液滴自动控制器上的数字调到100左右，根据水滴大小再做微调。

6.  再按下开关按钮，将液体吸入毛细管直到针头滴出液滴停止。

7.  将被测物放到平台上，调整好镜头高度，要看到针头下端很清晰为止。

8.  按下液滴自动控制器开关按钮，挤出液滴，再将针头旋钮缓慢往下调，让液滴慢慢接触到被测物表面，然后再将旋钮往上调。

9.  测量水滴角大小：

手动选点测试：

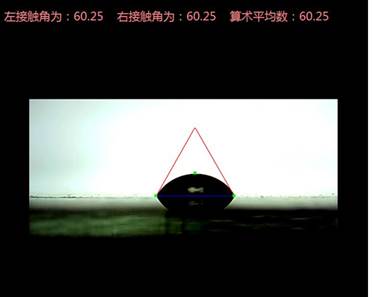

点击软件界面上操作－暂停，再处理－人工选点，分别选水滴与产品接触的两点，再选水滴最高点，测试界面自动出现左接触角和右接触角及算术平均。

自动测试：

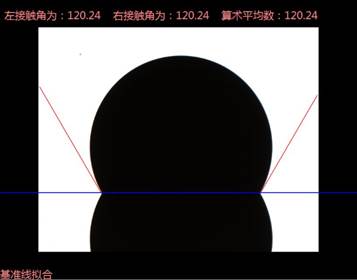

点击软件界面上操作－暂停，再处理—基准线拟合进行自动测试，测试界面自动出现左接触角和右接触角及算术平均。（自动测试对测试环镜要求较高，一般不可有除背光外其它光干扰，一般选用，自动测试时蓝色直线需在图像水滴与产品交界处，若不在需用鼠标拖指定位置）

10.点击软件界面右侧“增加”按钮，此次测试结果记录到右侧图表内。

11.调整产品位置，点击软件界面操作－继续，重复6-10步骤进行测试。

12.填写软件左侧产品信息后，点击软件右侧“Word图表”或“Excle图表”重命名，选择存储位置生成报表。
